Выбор резервуара начинается с понимания его классификации. Ошибка на этом этапе может стоить дорого — неподходящее оборудование приведет к авариям, простоям и штрафам. Чтобы систематизировать все виды резервуаров, мы обратились к инженерам завода «ГОСТ Металл», которые за 16 лет изготовили более 26 000 емкостей для всех отраслей промышленности.
Основной критерий: классификация по назначению резервуаров
Назначение резервуаров определяет все остальные технические параметры — от материала изготовления до способа установки. Производители разделяют емкости по типу хранимых продуктов:
- Резервуары для нефтепродуктов (ГСМ). Требуют особых мер пожарной безопасности и герметичности. Используются стальные конструкции с антикоррозионным покрытием.
- Резервуары для воды (пожарной, питьевой, технической). Стандартные требования к материалам, акцент на долговечность и защиту от коррозии.
- Резервуары для химических и агрессивных сред. Нужны специальные марки стали или нержавеющие сплавы с химически стойкими покрытиями.
- Резервуары жля пищевых продуктов. Обязательно применение нержавеющей стали пищевого класса с возможностью полной санитарной обработки.
- Силосы для сыпучих материалов. Особая конструкция с коническим днищем для полной выгрузки продукта.
Каждое назначение диктует свои требования к конструкции, материалам и системам безопасности.

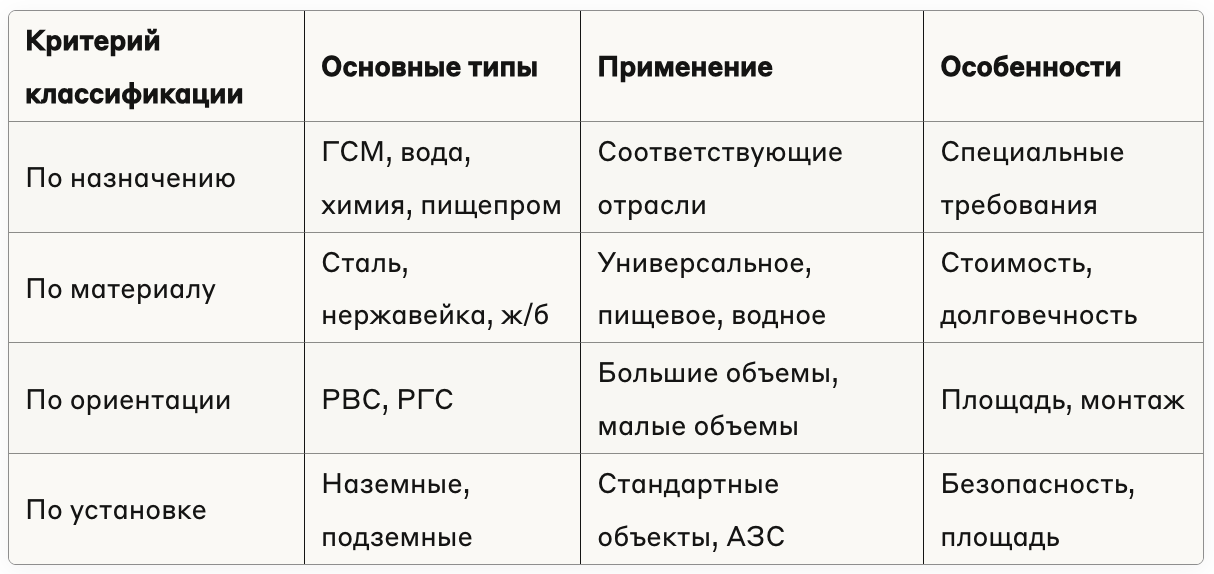

Ключевые технические классификации: от материала до установки
1. По материалу изготовления
Материал определяет долговечность резервуара и сферу его применения:
Стальные резервуары ГОСТ:
- Углеродистая сталь (Ст3сп, 09Г2С) — для стандартных применений.
- Низколегированная сталь — для работы при низких температурах.
- Высокопрочная сталь — для крупнотоннажных конструкций.
Резервуары из нержавеющей стали:
- Марки 12Х18Н10Т, 08Х18Н10 — для пищевой промышленности.
- Специальные сплавы — для агрессивных химических сред.
Альтернативные материалы:
- Железобетонные — для больших объемов воды, долговечны, но ограничены в применении.
- Полимерные — для небольших объемов неагрессивных жидкостей.
Например, стальные резервуары — стандарт для нефтебаз, а нержавеющие — для молочных заводов.
2. По пространственной ориентации

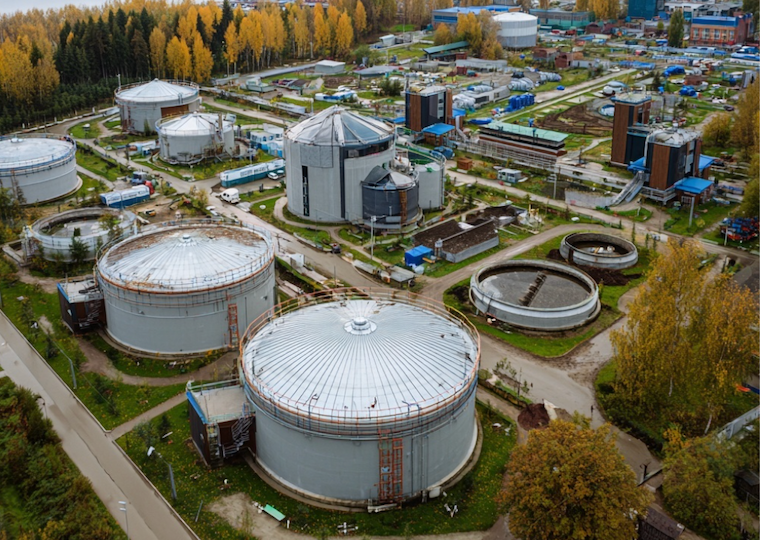

Вертикальные резервуары (РВС):
- Диаметр от 3 до 60 метров.
- Объем от 100 до 50 000 м³.
- Экономят площадь при больших объемах.
- Требуют прочного фундамента.

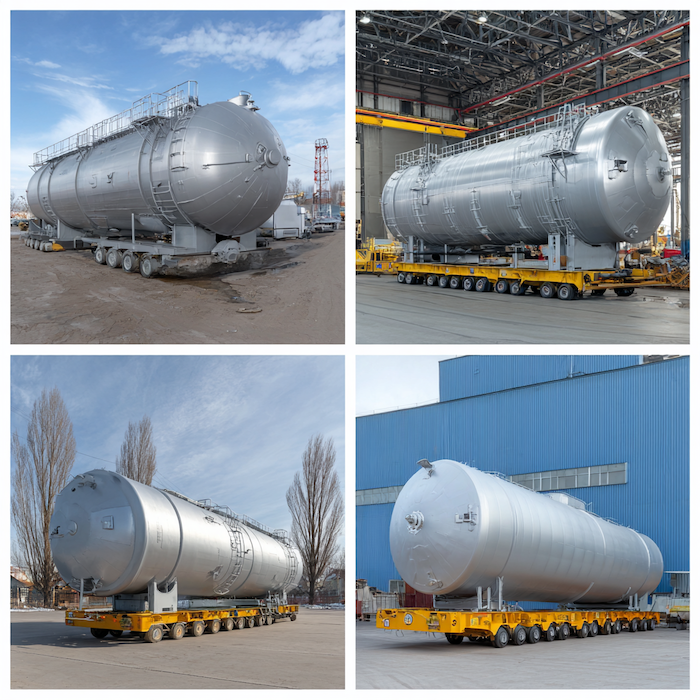

Горизонтальные резервуары (РГС):
- Объем от 3 до 100 м³.
- Устойчивая конструкция с низким центром тяжести.
- Удобство транспортировки и монтажа.
- Возможность подземной установки.
3. По способу установки
Классификация резервуаров по расположению влияет на планирование площадки и обеспечение безопасности:
Наземные резервуары:
- Устанавливаются на подготовленном основании.
- Простой монтаж и обслуживание.
- Требуют больше места и дополнительных мер безопасности.
Подземные резервуары:
- Размещаются ниже уровня грунта.
- Экономия площади и повышенная пожарная безопасность.
- Обязательная антикоррозионная защита.
Полуподземные резервуары:
- Частично заглублены в грунт.
- Компромисс между удобством обслуживания и безопасностью.
4. По конструктивным особенностям
Одностенные резервуары:
- Базовая конструкция для стандартных применений.
- Минимальная стоимость изготовления.
- Подходят для неопасных продуктов.
Двустенные резервуары:
- Внутренняя емкость и внешняя защитная оболочка.
- Система контроля межстенного пространства.
- Обязательны для экологически опасных продуктов.
Классификация по рабочим параметрам
По рабочему давлению
Производители резервуаров классифицируют емкости по давлению для обеспечения безопасности:
Атмосферного давления:
- Давление не превышает 2000 Па.
- Большинство резервуаров для жидкостей.
- Простая конструкция крыши.
Низкого давления:
- До 0,02 МПа избыточного давления.
- Для летучих нефтепродуктов.
- Газовое пространство под небольшим давлением.
Среднего давления:
- До 1,6 МПа.
- Толстостенные конструкции.
- Специальные требования к расчету прочности.
По типу крыши
Стационарная крыша:
- Коническая или сферическая форма.
- Для продуктов с низкой летучестью.
- Простота конструкции и обслуживания.
Плавающая крыша (понтон):
- Снижает потери от испарения на 90-95%.
- Для легких нефтепродуктов.
- Сложнее в эксплуатации, но экономически эффективна.
Отраслевая специфика применения
Нефтегазовая отрасль
Виды промышленных резервуаров для нефтепродуктов имеют строгую регламентацию:
- РВС объемом 1000-5000 м³ для товарных нефтепродуктов.
- РГС 25-200 м³ для локального хранения на АЗС.
- Обязательные системы пожаротушения и газоанализа.
Химическая промышленность
Типы резервуаров определяются агрессивностью среды:
- Нержавеющая сталь для кислот и щелочей.
- Специальные покрытия для органических растворителей.
- Системы нейтрализации и аварийного слива.
Пищевая промышленность
Классификация учитывает санитарные требования:
- Нержавеющая сталь пищевого класса.
- Возможность CIP-мойки (очистка на месте).
- Сертификация по стандартам пищевой безопасности.
Водоснабжение и ЖКХ
Резервуары по материалу изготовления выбираются исходя из качества воды:
- Углеродистая сталь с покрытием для технической воды.
- Нержавеющая сталь для питьевой воды.
- Железобетон для больших объемов (более 5000 м³).
«На практике выбор всегда комплексный. Например, для АЗС в черте города почти всегда выбирают горизонтальный, подземный, двустенный резервуар для нефтепродуктов. Классификация помогает задать правильные вопросы на старте проекта» — отмечают инженеры завода «ГОСТ Металл».
Требования нормативных документов
Стальные резервуары ГОСТ должны соответствовать актуальным стандартам:
Основные нормативы:
- ГОСТ 31385-2023 — резервуары вертикальные цилиндрические.
- ГОСТ 53366-2022 — резервуары горизонтальные стальные.
- ФНП «Правила промышленной безопасности» — для опасных объектов.
Документооборот:
- Паспорт резервуара с техническими характеристиками.
- Разрешение на ввод в эксплуатацию (для объектов свыше 1000 м³).
- Периодические освидетельствования каждые 8 лет.
Современные тенденции в резервуаростроении
Производители резервуаров развивают новые технологии:
Материалы:
- Композитные материалы для агрессивных сред.
- Самозалечивающиеся покрытия.
- Нанопокрытия с улучшенными свойствами.
Конструкции:
- Модульные резервуары для быстрого монтажа.
- Мобильные емкости на шасси.
- Резервуары с интегрированными системами очистки.
Автоматизация:
- Системы дистанционного мониторинга.
- Автоматический контроль уровня и качества продукта.
- Интеграция с системами управления предприятием.
Часто задаваемые вопросы
Какой материал лучше выбрать для резервуара?
Выбор материала зависит от хранимого продукта. Для нефтепродуктов и воды подойдет углеродистая сталь с защитным покрытием. Для пищевых продуктов и агрессивных химических сред обязательна нержавеющая сталь. Железобетон оптимален для больших объемов воды при ограниченном бюджете.
В чем принципиальная разница между РВС и РГС?
РВС экономят площадь и подходят для больших объемов (свыше 100 м³), но требуют прочного фундамента. РГС удобнее в транспортировке и монтаже, могут устанавливаться подземно, но ограничены объемом до 200 м³ и занимают больше площади.
Для чего нужна двустенная конструкция?
Двустенные резервуары обеспечивают дополнительную защиту от утечек экологически опасных продуктов. Межстенное пространство контролируется датчиками, что позволяет обнаружить повреждение внутренней емкости до возникновения утечки во внешнюю среду.
Заключение
Четкое понимание классификации — это фундамент для составления грамотного технического задания и выбора надежного оборудования. Правильная систематизация знаний помогает избежать ошибок на этапе проектирования и обеспечить долговечность резервуара. Понимание классификации резервуаров — первый шаг к правильному выбору оборудования для вашего объекта. Изучите наш каталог или обратитесь за консультацией.
