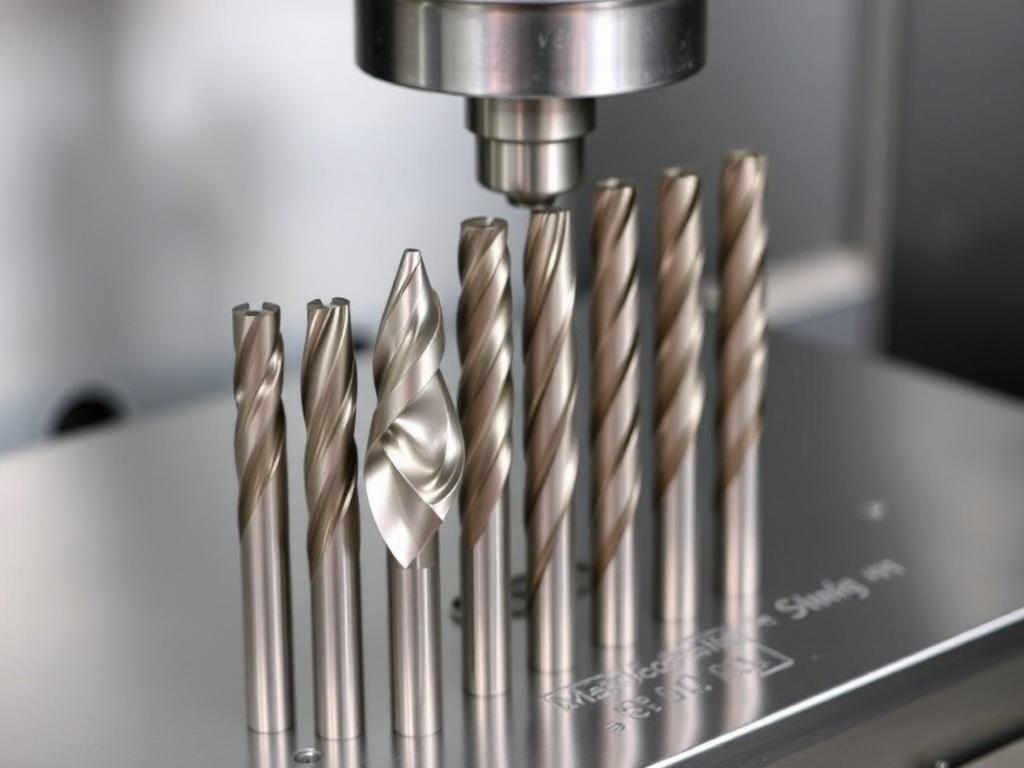

Концевые фрезы — это тот инструмент, от которого зависит почти всё: точность детали, время на станке, уровень брака и настроение оператора. В этой статье разберёмся, какие концевые фрезы для ЧПУ станков бывают, на что смотреть при выборе, как правильно подбирать режимы резания и ухаживать за инструментом, чтобы каждая заготовка выходила аккуратно и без лишних переделок.
Почему выбор концевой фрезы важнее, чем кажется
Казалось бы: фреза есть фреза. Но на деле одна и та же операция с разными фрезами может занять вдвое больше времени или привести к горе-обработке. Фреза формирует поверхность, отводит стружку, передаёт вибрации и реагирует на температурные условия в зоне резания. Неправильный выбор приводит к быстрому износу, задирам и повторной обработке.
Если хотите, думайте о фрезе как о ключевом звене в цепочке: заготовка, крепление, инструмент, режимы. Сломалась фреза — весь цикл останавливается. Правильный инструмент снижает риск аварий и повышает экономичность производства.
Классификация концевых фрез
Условно концевые фрезы делятся по нескольким признакам: по форме рабочей части, по числу режущих кромок, по материалу и по назначению. Ниже — краткая таблица для ориентира.
| Тип фрезы | Применение | Материал заготовки | Особенности |
|---|---|---|---|
| Цельная твердосплавная | Часто универсальная, черновая и чистовая обработка | Стали, чугун, сплавы, пластики | Высокая жёсткость, хорошая стойкость при высоких скоростях |
| Специальная (для алюминия) | Высокие подачи, чистовое финиширование алюминия | Алюминий, цветмет | Большой угол спирали, отвод стружки |
| Концевая сферическая | Фрезерование сложных 3D поверхностей | Все общие материалы | Заходит глубоко в рельеф, требует специальных режимов |
| Сварная (с удлинённой рабочей частью) | Глубокие карманы, обработка ниш | Разные | Гибрид конструкции, иногда дешевле целых твердосплавных |
Количество зубьев и роль флейт
Число флейт напрямую влияет на удаление стружки и нагрузку на каждую режущую кромку. Две-три флейты лучше подходят для мягких материалов и грубой обработки, потому что у них больше пространства для стружки. Четыре и более флейт удобны для чистовой обработки и твердых материалов — они дают более плавную поверхность, но хуже справляются с объёмной стружкой.
- 2–3 флейты: алюминий, пластики, глубокая резка.
- 4 флейты: общая универсальная опция для стали и нержавейки.
- 5+ флейт: мелкая чистовая обработка, тонкая стружка.
Материалы и покрытия: почему это важно
Материал фрезы и её покрытие создают условия для стойкости на высокой скорости и устойчивости к нагреву. Чаще всего встречаются цельные твердосплавные фрезы и быстрорежущая сталь. Для ЧПУ предпочтительнее карбидные фрезы: они лучше держат форму при высоких скоростях и нагрузках.
Покрытия помогают снизить трение, защитить режущую кромку и увеличить стойкость. Основные варианты, с которыми чаще всего сталкиваются в производстве: TiN, TiAlN, AlTiN, DLC, ZrN. Каждый покрывной состав имеет свои преимущества в зависимости от материала заготовки.
Коротко о покрытиях
- TiN: базовое покрытие для улучшения износостойкости.
- TiAlN / AlTiN: лучше держат жар, подходят для обработки стали на высоких скоростях.
- DLC: снижает прилипание при обработке пластика и композитов.
- ZrN: иногда используют для алюминия, помогает чистить поверхность.
Не забывайте, что покрытие — не панацея. Важно сочетание геометрии, материала фрезы и режима резания.
Геометрия режущей кромки и её влияние на результат
Форма режущей кромки — это то, что вы видите на месте контакта с деталью. Она определяет качество среза и склонность к образованию задира. Основные параметры: угол спирали, угол передней поверхности, радиус вершины, тип торца — прямой, с фаской или сферический.
Например, высокий угол спирали обеспечивает лучший отвод стружки при обработке алюминия, но при этом увеличивает осевые силы. Радиус вершины полезен для уменьшения концентрации напряжений и получения приятной поверхности при чистовой обработке.
Типы торцов и их назначение
- Прямой торец: быстрое снятие материала, чаще черновая обработка.
- Фаска по торцу: снижает вибрации, улучшает качество кромки.
- Сферический торец: моделирование сложных форм и 3D-финиш.
Расчёт режимов резания — простые формулы, которые реально работают
Чтобы не гадать, пользуйтесь стандартными формулами. Они простые и дают хорошую отправную точку. Для расчёта частоты вращения шпинделя используйте формулу:
N = (1000 * Vc) / (π * D)
Здесь N — обороты в оборотах в минуту, Vc — скорость резания в м/мин, D — диаметр фрезы в мм. После этого вычисляете подачу:
Vf = fz * z * N
Где Vf — подача в мм/мин, fz — подача на зуб в мм, z — число зубьев, N — обороты. Типичные значения fz зависят от материала и диаметра: для стали в общем случае 0.02–0.12 мм/зуб, для алюминия — 0.05–0.4 мм/зуб. Но всегда ориентируйтесь на производителя фрезы и фактическое поведение при предварительном резе.
Практические советы по выбору фрезы и режимов
Одна важная мысль: тестовый проход дороже, чем без него. Лучше потратить минуту на пробную резку, чем потерять деталь. Вот набор практических рекомендаций, проверенных в цехе.
- Для черновой обработки выбирайте фрезы с меньшим числом зубьев и прочной геометрией; делайте большую глубину и небольшую ширину фрезерования.
- Для чистовой — фрезы с большим числом зубьев и мелким шагом; снижайте глубину, увеличивайте подачу на зуб для лучшей поверхности.
- Для алюминия используйте фрезы с большим шагом спирали и прямыми кромками, покрытие должно предотвращать налипание стружки.
- При обработке нержавейки выбирайте медленные подачи и меньшие скорости резания, предпочтительнее покрытие AlTiN.
- Делайте climb-миллинг для более мягкого входа в материал и лучшей поверхности, если это позволяет зажим заготовки.
Крепление инструмента и вибрация
Надёжность зажима фрезы в шпинделе критична. Шатание и смещение уменьшают срок службы инструмента и портят геометрию детали. Используйте прецизионные цанги, следите за чистотой посадочной поверхности и балансировкой при высокой скорости. На сайте olmitool.ru вы подробнее узнаете о Концевых фрезах для ЧПУ станков.
Если видите «полосы» на поверхности или слышите стук — скорее всего, проблема с вибрацией. Решения: уменьшить длину вылета фрезы, снизить подачу, увеличить количество зубьев или изменить способ крепления заготовки и стружкоотвода.
Уход и заточка — когда и как реанимировать фрезу
Фрезы изнашиваются неравномерно. Основные признаки: увеличение усилия резания, ухудшение качества поверхности, перегрев, изменение цвета инструмента. В реальности чаще всего первые симптомы — именно качество поверхности и звук при резке.
Заточка возможна, но требует умения. При восстановлении формы важно сохранить геометрию кромки и угол спирали. Если фреза мелкая и дорогостоящая, часто выгоднее заменить её, чем начать долгую и дорогостоящую правку.
Контроль качества и экономия
Экономия на фрезе иногда оборачивается большими затратами. Дешёвая фреза может выглядеть выгодно на бумаге, но быстрее стачивается, оставляет браки и увеличивает время токарно-фрезерных операций. Инвестиция в правильную фрезу и технику обработки окупается в виде меньшего количества брака и более высокой производительности.
Поддерживайте базу данных режимов резания для типичных материалов и типовых фрез. Это экономит время и снижает количество ошибок у сменных операторов.
Краткий чек-лист перед запуском партии
- Проверить затяжку цанги и баланс инструмента.
- Подобрать обороты и подачу по формуле и по рекомендациям производителя.
- Выполнить пробную деталь и измерить геометрию и шероховатость.
- Оценить стружку: длинная, провисающая или крошится — это подсказка о правильном режиме.
- При наличии вибрации уменьшить вылет и проверить крепление заготовки.
Заключение
Концевые фрезы для ЧПУ — не просто расходник. Это инструмент, который формирует качество, скорость и экономику производства. Правильный выбор по материалу, геометрии и покрытию, грамотные режимы резания и аккуратный уход продлят срок службы фрез и дадут стабильный результат. Помните: лучший инструмент в цехе — тот, который подобран под задачу, а не тот, что дешевле.
Если хотите, в следующем материале можно собрать практические таблицы режимов для самых распространённых комбинаций: сталь, нержавейка, алюминий и пластики, а также разобрать конкретные примеры расчёта подач для популярных диаметров фрез.
