Если вы когда‑то держали заготовку в одной неудобной позе несколько часов подряд, то знаете: удобство рабочего места проясняет голову и делает швы ровнее. Стол для сварки с поворотной плитой — не просто мебель. Это инструмент, который экономит время, повышает точность и убирает лишнюю суету при позиционировании деталей.
В этой статье разберёмся, какие бывают такие столы, как заказать стол для сварки с поворотной плитой, чем полезен поворотный механизм и как настроить рабочее место, чтобы сварка шла легко и безопасно. Будет и таблица с рекомендованными параметрами, и практичные советы для мастерской — как профессиональной, так и домашней.
Что такое стол для сварки с поворотной плитой и зачем он нужен

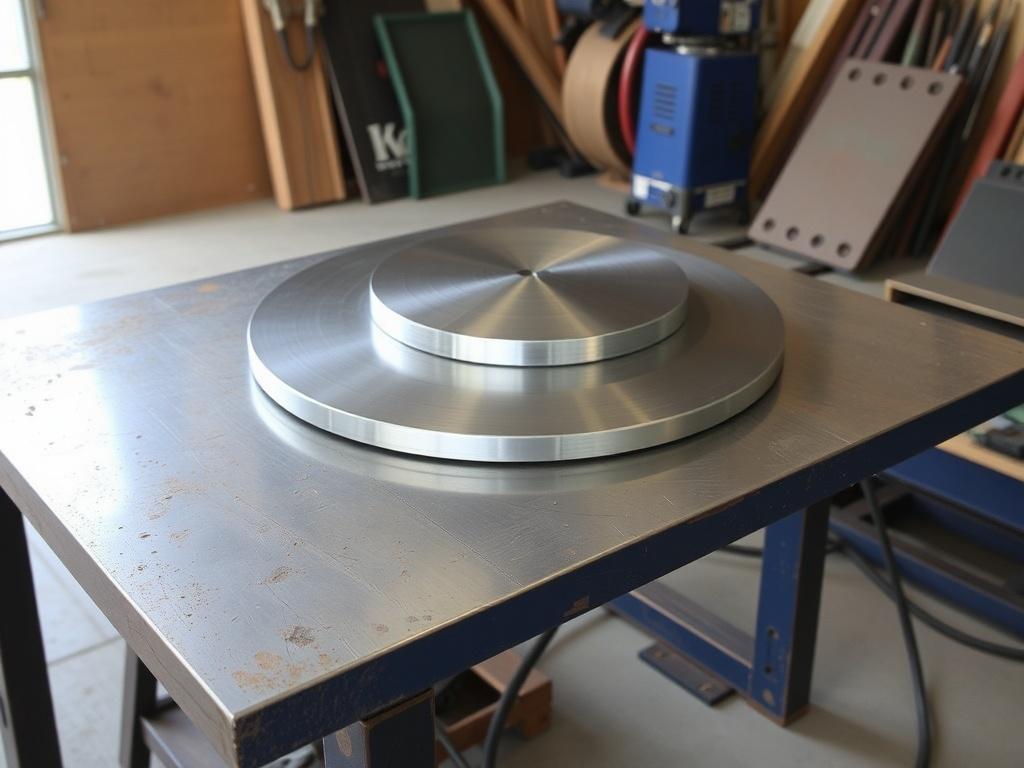

Стол для сварки с поворотной плитой — это рабочая плита, установленная на платформе с возможностью вращения вокруг вертикальной оси. Плита может фиксироваться в разных положениях или свободно вращаться под приводом ручного редуктора или электромотора.
Главная идея проста: вместо того, чтобы переставлять деталь и менять рабочую позу, вы поворачиваете плиту. Это особенно ценно при сварке труб, рам, кронштейнов и любых изделий с круговым швом или длинной непрерывной сваркой. Поворотная плита экономит силы сварщика и улучшает качество шва — рука движется плавно, угол наклона электрода сохраняется стабильным.
Основные компоненты и варианты исполнения
Типичный стол включает несущую раму, поворотную плиту, подшипниковое опирание, механизм привода и систему фиксации. Плита часто имеет технологические отверстия и Т‑пазы для быстрого крепления прихватов, прихватных магнитов и зажимов.
По исполнению выделяют несколько вариантов: от простых ручных платформ до профессиональных моторизованных столов с электронным управлением и индексированием по шагам. Есть также модульные столы — когда к поворотной плите добавляются съемные секции, приспособления для прихватки и подставки для труб.
Преимущества использования поворотной плиты
Поговорим о конкретных выгодах, не уходя в абстракции. Первое — эргономика. Поворачивать трубу проще, чем изгибать спину или работать под неудобным углом. Второе — скорость. Зачастую вы экономите до 30–50 процентов времени за счёт отсутствия перекладываний и перестановок. Третье — качество шва. Стабильный угол и равномерная скорость движения электрода уменьшают количество дефектов.
Кроме того, поворотная плита упрощает организацию сварочного процесса. Вы можете запрограммировать поворотный стол так, чтобы он останавливался в нужных позициях для прихватки, основного шва и зачистки. Это особенно полезно при серийном производстве.
Коротко о безопасности и удобстве
Плита уменьшает риск ожогов и травм, потому что сокращает число перестановок детали. Но следует помнить о защите: места вращения нужно оградить от попадания брызг и проскальзывания кабелей, а электропривод — снабдить плавным пуском и аварийной кнопкой остановки.
Правильная организация кабелей и газовых шлангов продлевает срок службы оборудования и уменьшает количество аварий в мастерской.
Как выбирать стол: ключевые параметры и рекомендации
При выборе стола с поворотной плитой важно смотреть не только на цену, но и на технические характеристики, которые определяют функциональность и долговечность. Ниже приведены основные параметры, которые стоит учитывать.
Таблица: сравнение ключевых характеристик
| Параметр | Значение / рекомендация | Почему это важно |
|---|---|---|
| Диаметр плиты | 500–1500 мм для общих задач; >1500 мм для крупного оборудования | Определяет максимальную деталь и удобство поворота |
| Толщина плиты | 8–20 мм для стола; >20 мм при больших нагрузках | Обеспечивает жёсткость и стабильность при сварке |
| Грузоподъёмность | 100–1000+ кг в зависимости от задач | Важна для безопасной работы с тяжёлыми заготовками |
| Тип привода | Ручной редуктор, электромотор с редуктором, сервопривод | Определяет точность позиционирования и скорость |
| Фиксация | Механические кулачки, пневмотормоз, электромеханическая фиксация | Нужна для удержания позиции при сварке |
Несколько практических советов при выборе
Если вы собираетесь варить мелкие рамки и заготовки для мебели, не нужен стол с дорогим сервоприводом. Для кузовных работ и сварки толстостенных труб лучше выбрать прочную плиту и надежный привод. Для серийного производства имеет смысл инвестировать в индексирующую систему — она минимизирует человеческий фактор.
Обратите внимание на наличие Т‑пазов и стандартных отверстий — они значительно ускоряют установку приспособлений. Также проверьте, легко ли заменяются изнашиваемые элементы: подшипники, уплотнения, стопоры.
Двигатель или рука: чем отличается ручной привод от моторизованного
Ручной привод обычно дешевле и проще в обслуживании. Он отлично подходит для мелкой мастерской и разовых задач. Поворот осуществляется через червячный редуктор или зубчатую передачу, часто с механизмом блокировки.
Моторизованный стол дороже, но даёт плавность, автоматизацию и точное позиционирование. Электропривод удобен при повторяющихся операциях: вы можете задать скорость и угол поворота, что делает шов одинаковым при каждом цикле.
Таблица: выбор по типу привода
| Критерий | Ручной | Электрический |
|---|---|---|
| Стоимость | Низкая | Выше |
| Точность позиционирования | Средняя | Высокая |
| Техническое обслуживание | Простое | Сложнее (двигатель, электроника) |
| Подходит для серий | Ограниченно | Да |
Как настроить и использовать стол правильно
Ниже сайт — практическая инструкция, которая позволит избежать ошибок, типичных для новичков. Начинаем с установки: стол должен стоять на ровной поверхности, крепиться к полу или иметь тяжёлую раму, чтобы не уезжал при повороте с крупной деталью.
Заводим заземление к плите и проверяем, чтобы сварочный кабель и газовая магистраль не натягивались при повороте. Кабели стоит фиксировать в петлях или использовать кабель‑каналы, чтобы они не попали под плиту или в зону вращения.
Список: базовая последовательность действий
- Установить стол на устойчивую площадку и выровнять.
- Подключить заземление и проверить электрическую безопасность.
- Зафиксировать шланги и кабели, обеспечить чистую подвеску.
- Закрепить деталь с помощью прихватов, магнитов или зажимов.
- Проверить фиксацию плиты и механизмы стопора перед сваркой.
- При моторном приводе настроить скорость и режим индексирования.
Обслуживание и ремонт: простые правила
Регулярное обслуживание продлевает жизнь стола. Осматривайте подшипники и редуктор, смазывайте по регламенту, проверяйте натяжение зубчатых передач. Плита периодически нуждается в очистке от шлака и брызг, а при ржавлении — в обработке антикором и покраске.
Важно следить за плоскостностью: при больших нагрузках плита может прогибаться. Если обнаружили деформацию, лучше устранить причину и при необходимости заменить пластину или усилить конструкцию.
Список: что проверять ежемесячно
- Состояние подшипников и люфтов.
- Наличие смазки в редукторе.
- Равномерность фиксации и работу стопоров.
- Целостность электропроводки и кнопочной панели.
- Чистоту поверхности и отсутствие перегрева в точках контакта.
DIY или покупка готового стола: что выбрать
Если у вас есть опыт механики и сварки, можно собрать стол своими руками. Это даст возможность подогнать конструкцию под конкретные задачи и сэкономить. Для домашней мастерской часто достаточно самодельного варианта на базе поворотного подшипника и ручного редуктора.
Готовый стол выигрывает в надёжности и гарантии. Производители предлагают комплектацию с индексированием, защитой от перегрузок и креплениями, которые сложно повторить в домашней мастерской. Если вы планируете интенсивную работу и серийное изготовление — покупка профессионального стола окупится быстрее.
Мини‑чеклист для DIY
- Выбор поворотного подшипника с запасом по грузоподъёмности.
- Качественный редуктор или шестерёнчатая передача.
- Плита из стали не тоньше рекомендованной для ваших нагрузок.
- Надёжные прихваты и магнитные базы.
- Функциональное заземление и защитная электроника при моторе.
Аксессуары, которые действительно полезны
Ниже перечислены приспособления, которые упростят жизнь и сделают стол универсальным. Многие из них стоит приобрести сразу, чтобы не возвращаться к дооснащению каждой новой задачи.
Список аксессуаров
- Магнитные прихваты разных форм.
- Т‑брусы и набор прихватов для Т‑пазов.
- Поворотные упоры и позиционеры для труб.
- Защитные кожухи и экран для зоны привода.
- Панель управления с аварийной остановкой (для моторных столов).
Заключение: стоит ли покупать стол для сварки с поворотной плитой
Если вы регулярно выполняете монтажные или серийные сварочные работы, стол с поворотной плитой — инвестиция, которая быстро окупается. Он экономит время, улучшает качество и снижает усталость сварщика. Для редких бытовых задач можно обойтись ручными решениями, но для профессиональной мастерской лучше смотреть в сторону моторизованных и индексируемых систем.
Наконец, выбирая стол, думайте о гибкости: лучше иметь несколько точек крепления, возможность добавлять модули и лёгкость обслуживания. Тогда ваша рабочая зона будет расти вместе с задачами, а не превращаться в головную боль при первой же сложной заготовке.
