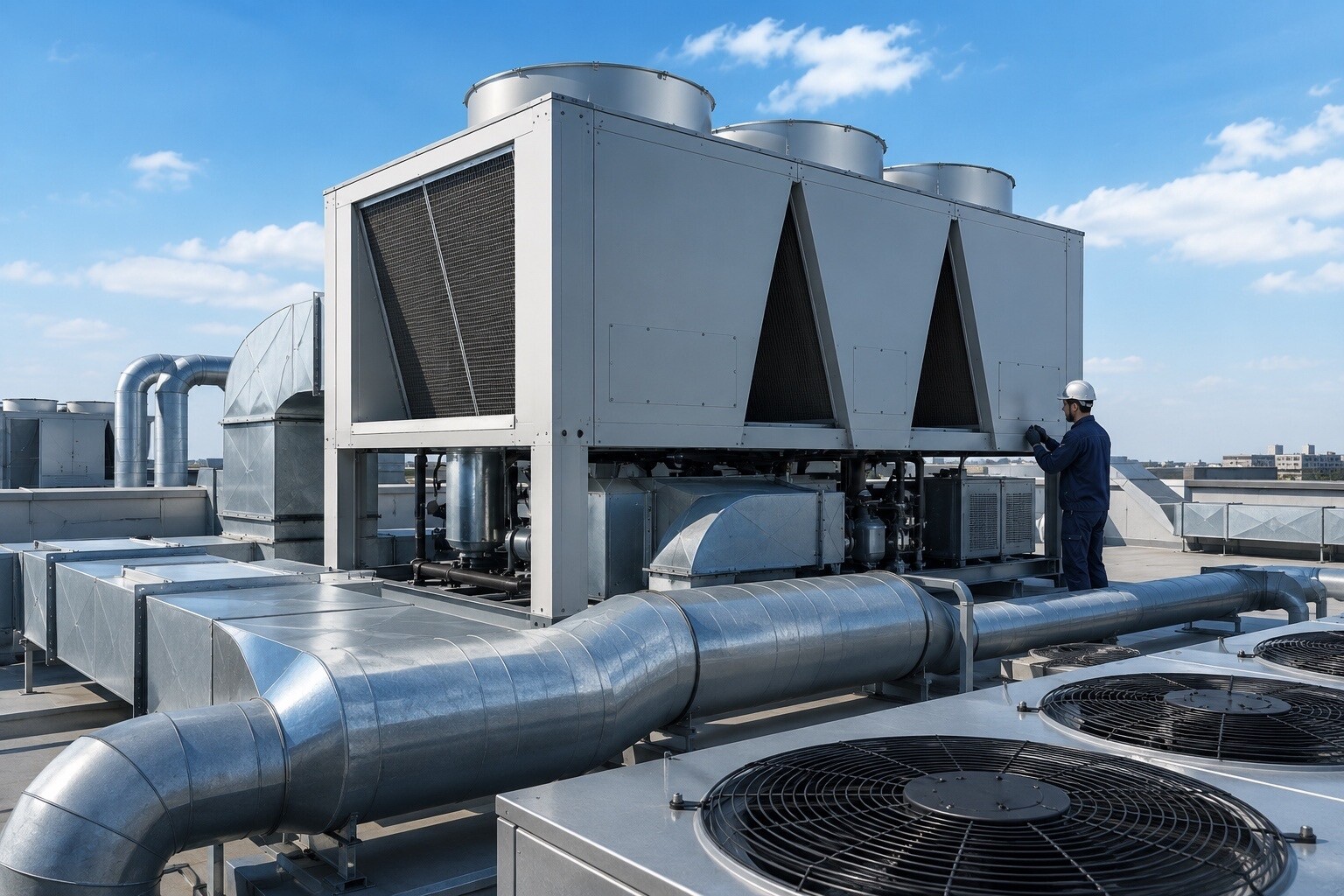

Центральное кондиционирование — это не про «поставил сплит-систему и забыл». Это сложная инженерная система, которая пронизывает всё здание: воздуховоды прячутся за подвесными потолками, фанкойлы стоят в технических помещениях, а чиллеры — на крыше или рядом с фасадом. Если на этапе монтажа допустить ошибки, их исправление обойдется в круглую сумму: переделывать разводку, менять сечение труб или усиливать крепления — удовольствие дорогое и долгое.
Поэтому к установке центральных кондиционеров предъявляют жесткие требования. И речь не только о СНиПах, но и о здравом инженерном смысле. Воздуховоды должны быть герметичными, оборудование — иметь запас по мощности, а все узлы — доступными для обслуживания. Разберем, что действительно важно при монтаже центральных кондиционеров: от выбора формы воздуховода до правильного уклона дренажа. Без заумных формул, с акцентом на практику.
Материал пригодится и тем, кто контролирует подрядчиков, и тем, кто собирается монтировать самостоятельно. Поехали.
Нормативные требования к проектированию воздуховодов
Любой грамотный проект начинается с нормативной базы. В России основные требования — в СП 60.13330 (актуализированный СНиП 41-01) и профильных сводах правил для вентиляции и кондиционирования. Но суть сводится к нескольким ключевым параметрам, влияющим на безопасность и эффективность системы.
Основные точки при проверке проекта и приемке монтажа:
- Класс герметичности — для систем кондиционирования обычно требуют П (плотный) или Н (нормальный) в зависимости от давления. Утечки не должны превышать допустимых значений, иначе теряется холодопроизводительность, а вентиляторы перегружаются.
- Огнестойкость — материал и изоляция должны соответствовать классу К0 или К1. Особенно на транзитных участках через противопожарные преграды.
- Прочность и жесткость — воздуховоды должны выдерживать рабочее давление без деформаций. Для центральных систем с высокими скоростями это критично: тонкая жесть «хлопает» на пуске, создавая шум и вибрацию.
- Санитарные нормы — внутренняя поверхность не должна быть источником пыли и микроорганизмов. Для пищевых и медицинских объектов часто обязательна антибактериальная обработка или нержавейка.
На практике большинство споров с проверяющими возникает из-за неправильно выбранного класса герметичности и отсутствия изоляции на проходах через холодные чердаки. Поэтому лучше сразу закладывать материалы с запасом: оцинковку толщиной не менее 0,7 мм для магистралей, для фасонных частей — толще.
Отдельный пункт — доступность для обслуживания. Все фланцы, люки и клапаны должны располагаться так, чтобы к ним мог добраться техник. Скрытый монтаж без ревизионных окон — нарушение, которое выльется в предписание и штраф. Даже красивый дизайнерский потолок не должен перекрывать доступ к воздуховоду.
Выбор материала и сечения воздуховодных сетей
От материала и геометрии воздуховода зависят потери давления, уровень шума и срок службы системы. Центральные кондиционеры работают с большими объемами воздуха, поэтому ошибка здесь умножается на масштаб.
Материалы
- Оцинкованная сталь — лидер для магистралей. Доступна, легко гнется, стойка к коррозии. Толщина: 0,5–1,0 мм для круглых, 0,7–1,2 мм для прямоугольных. Минус — шумность, нужна звукоизоляция.
- Нержавейка — для агрессивных сред (бассейны, химия, пищевые производства). Дороже, тяжелее, но не боится хлора и частых моек.
- Пластик (ПВХ, ПП) — легкий, гладкий, не ржавеет. Хорош для ответвлений и влажных помещений. Но горюч, деформируется при высоких температурах — для магистралей центральных систем редко.
- Гибкие рукава — только для компенсации вибраций на подключении к вентилятору. На длинных участках дают большое сопротивление и накапливают пыль.
Форма сечения: круг или прямоугольник?
- Круглые — лучше с точки зрения аэродинамики: меньше сопротивления, проще герметизация, меньше шума. Но требуют больше вертикального пространства.
- Прямоугольные — удобны для прокладки в межпотолочном пространстве, легче вписываются в ниши. Но на углах потери выше, стыков больше — выше риск утечек.
Как подобрать сечение
Сечение считают по скорости воздуха. Для магистралей оптимально 6–10 м/с — баланс шума, потерь и цены. Ниже — растут габариты и стоимость; выше — шум и перепад на решетках. На практике расход (м³/ч) делят на скорость (м/с) и получают площадь сечения, а дальше подгоняют под стандартные размеры.
Совет: не экономьте на толщине металла. Тонкий лист на длинных прямых участках «играет» от пульсаций — появляется низкочастотный гул, который раздражает сильнее громкого шума. Закладывайте 0,9–1,0 мм для прямоугольных коробов, даже если по расчету можно тоньше.
Требования к размещению и креплению центрального оборудования
Центральный кондиционер — это комплекс: чиллер, фанкойлы, вентилятор, секции нагрева/охлаждения, фильтры, глушители. Каждый требует своего места, зазоров и креплений. Ошибки приводят к поломкам: компрессор выходит из строя из-за плохой вентиляции, вибрация разбалтывает соединения.
Размещение наружного блока
- Доступ воздуха — минимум 1,5–2 м перед радиатором. В шахте или между стен горячий воздух циркулирует, производительность падает на 20–30%.
- Горизонтальность — по уровню, допуск 1 мм на 1 м. Перекос нарушает циркуляцию масла и работу подшипников.
- Защита от снега — на крыше монтируют козырек или обогрев дренажа. Иначе талая вода в мороз превращается в лед и разрывает трубки.
- Виброопоры — все наружные агрегаты ставят на резиновые или пружинные изоляторы. Иначе вибрация передается на перекрытие.
Внутреннее оборудование
- Спереди — не менее ширины блока или 1 м для замены фильтров и ремонта.
- Сверху — зазор для демонтажа клапанов.
- Сзади — 300–500 мм для подключений.
- Вокруг — коридоры от 0,6 м для проноса тележки с теплообменником.
Крепление: прочнее — не значит жестче
Оборудование должно крепиться упруго. Вентиляторы и компрессоры создают циклические нагрузки, жесткое крепление передает их на здание, вызывая трещины и разрушение швов.
| Оборудование | Тип крепления | Дополнительные требования |
|---|---|---|
| Чиллер на крыше | Стальная рама на пружинных виброопорах | Антикоррозийное покрытие, контргайки |
| Центральный вентилятор | Резиновые виброизоляторы под опорами | Гибкие вставки на воздуховоде до и после |
| Фанкойлы | Шпильки с пружинными подвесами | Регулировка по высоте |
| Насосы обвязки | Рама с вибодемпферами | Гибкие вставки на всасе и нагнетании |
Главное правило: все коммуникации подходят через гибкие вставки. Жесткая приварка трубы к патрубку — 100% гарантия трещины из-за температурных расширений. Позвольте оборудованию «дышать» — и оно прослужит долго.
Герметичность и теплозвукоизоляция воздуховодов
Герметичность и изоляцию часто считают второстепенными. А зря — на этом этапе теряется до 30% эффективности. Холод уходит через щели, конденсат мочит потолки, гул вентилятора слышен в кабинете директора. Относитесь к этому как к полноценному этапу.
Герметичность
Самые слабые места — фланцы, переходы, врезки решеток.
- Фланцы — прокладка из вспененной резины или силикона, пропитка клеем-герметиком, равномерная затяжка.
- Продольные швы — фальц + тиоколовый герметик («Герметиль»). Для круглых — спирально-навивные трубы с замком.
- Врезки — уплотнительные манжеты, никакой монтажной пены — она крошится.
Проверка: дымовая шашка или аэрозоль — все неплотности видны. Для больших систем — пневматика с манометром: падение давления не более 2%.
Теплоизоляция
Главная задача — предотвратить конденсат. При холодном воздухе (+7°C) и теплом помещении (+25°C) точка росы выпадает на металле. Без изоляции — ржавчина, плесень, капли на полу.
| Температура в воздуховоде | Влажность в помещении | Мин. толщина изоляции (минвата / ППЭ) |
|---|---|---|
| +7°C (охлаждение) | до 60% | 50 мм / 30 мм |
| +7°C (охлаждение) | 60–80% | 80 мм / 50 мм |
| +60°C (нагрев) | любая | 40 мм / 25 мм |
| Большой прямоугольный короб | — | +20% к таблице |
Чаще всего — базальтовая минвата с фольгой или вспененный полиэтилен (ППЭ). У минваты лучше огнестойкость, у ППЭ — быстрее монтаж, но он горюч.
Звукоизоляция
Воздуховод — резонатор. Шум вентилятора разносится по металлу.
- На магистралях — сэндвич: металл + вата плотностью от 80 кг/м³ + перфорированный кожух.
- На ответвлениях — слой ППЭ с закрытыми порами гасит высокие частоты.
- На поворотах — акустические глушители (пластинчатые или трубные), снижают шум на 15–20 дБ.
Важно: звукоизоляция и теплоизоляция — не одно и то же. Мягкая минвата работает как глушитель, но для серьезного эффекта нужны отдельные элементы. Жесткий утеплитель (экструдированный пенополистирол) отражает звук — не используйте. Все стыки проклеивайте алюминиевым скотчем с армированием.
Организация конденсатоотвода и дренажных систем
Конденсат проявляется внезапно: мокрые пятна, лужи, коррозия, бактерии. Центральные кондиционеры снимают до сотен литров влаги в сутки. Без грамотного отвода система становится источником сырости.
Принципы дренажа
- Уклон — минимум 1–2% (1–2 см на метр). Для длинных участков (более 5 м) — 3%.
- Диаметр — DN25–DN32 для фанкойлов, DN50 для центральной секции охлаждения.
- Материал — ПВХ или полипропилен (не ржавеют, гладкие). Металл — редко.
- Воздушный разрыв — зазор 20–100 мм перед врезкой в канализацию, чтобы при засоре вода не пошла обратно.
Частые ошибки
- Обратный уклон — вода застаивается, цветет, появляется запах.
- Провисание труб — образуется «мешок» с водой, перекрывающий поток.
- Глухие сифоны без ревизии — забиваются слизью, чистка невозможна.
- Нет теплоизоляции — вода замерзает зимой, весной лед не дает стекать конденсату.
Трассировка
- Ревизионные заглушки каждые 10 м (лучше тройники для промывки).
- Теплоизоляция (Армафлекс, 13–25 мм) при температуре ниже +5°C.
- Защита коробом в проходных коридорах.
Насосы для конденсата
- Аварийный датчик уровня — отключает систему при переполнении.
- Запас по напору — +20% из-за отложений.
- Виброизоляция — даже маленький насос передает гул на корпус.
Перед закрытием потолка залейте в дренаж пару ведер воды — проверьте проток, отсутствие подтеканий и «бульканья». Лучше 20 минут на испытание, чем потом вскрывать отделку.
Контроль качества монтажа и пусконаладочные испытания
Монтаж завершен, но включать систему сразу на полную — ошибка. Без поэтапной проверки вы рискуете запустить систему с перекосами, воздухом в контурах и утечками. Контроль качества и пусконаладка — страховка бюджета и спокойствия.
Этап 1: Проверка до пуска
- Осмотр — фланцы, затяжка болтов (динамометрическим ключом), деформации.
- Электрика — сопротивление изоляции (мегаомметр), фазировка, заземление.
- Дренаж — пролив водой от верхней точки до канализации.
- Датчики и клапаны — фиксация, чтобы вибрации не сбили настройки.
Этап 2: Пробный пуск
Включают на 30–50% мощности на 2–3 часа. Проверяют:
- Шумы — свист, скрежет, дребезг.
- Температуры на входе/выходе (отклонение не более 5%).
- Конденсат — равномерный слив, отсутствие подсоса через сифоны.
- Вибрации — виброметр, амплитуда до 0,2 мм. При превышении — балансировка или усиление опор.
Этап 3: Нагрузка и балансировка
На 100% мощности распределяют потоки по всем веткам. Работают:
- Анемометры — замер скорости у каждой решетки, корректировка клапанов.
- Манометры — давление в магистрали, отклонение более 10% — искать заужение.
- Тепловизоры — теплые пятна на изоляции говорят о потере герметичности.
Протокол испытаний
В акт вносят все замеры и корректировки.
| Параметр | Допустимое отклонение | Действие при превышении |
|---|---|---|
| Расход на ветке | ±10% | Регулировка шибера |
| Температура притока | ±2°C | Настройка чиллера, проверка фреона |
| Шум в помещении | +3 дБ (но не выше санитарного предела) | Глушитель или доп. изоляция |
| Падение давления на фильтрах | не более 80% от макс. | Замена фильтров |
Финальный чек-лист
Не подписывайте акт, пока не прогоните систему в автоматическом режиме, с ночным графиком, с проверкой аварийной сигнализации и защиты от обмерзания. Оставьте систему на сутки под наблюдением — иногда проблемы всплывают на второй день.
И помните: пусконаладку стоит повторить через месяц эксплуатации. Осядет пыль, подтянутся болты, система выйдет на рабочий режим. Пара часов корректировки сэкономят месяцы скрытых перегрузок и ремонтов.
