Если вы когда-либо смотрели на металлический заготовок в надежде превратить его в аккуратную деталь, то знаете: без хорошего инструмента это трудно сделать. Станок сверлильный фрезерный — именно тот аппарат, который способен решить сотню задач подряд: просверлить, рассверлить, расточить, снять фаску, выполнить простую фрезеровку. В этой статье разберёмся, как устроен такой станок, какие бывают виды, какие инструменты и приспособления нужны, и как не ошибиться при покупке и настройке.

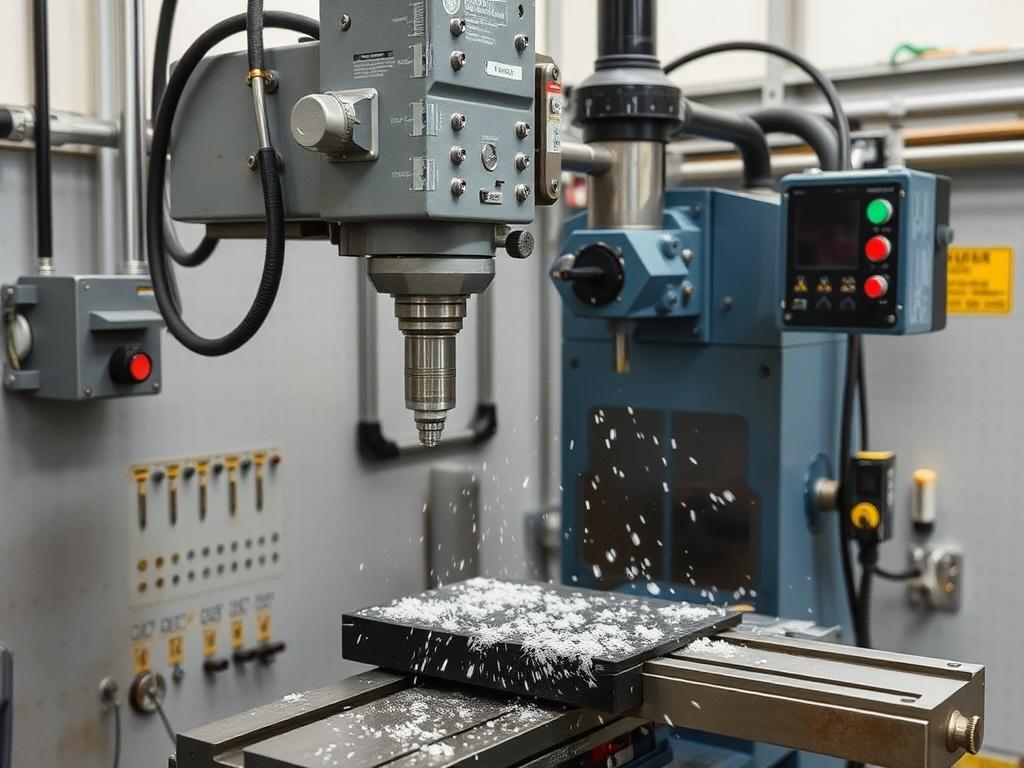

Что такое сверлильно-фрезерный станок и где он нужен
Проще говоря, это гибрид двух процессов — сверления и фрезерования. Конструкция обычно включает подвижный шпиндель с приводом, стол, механизм перемещений и станину. За счёт возможности менять инструменты и регулировать скоростные режимы станок справляется с операциями, которые на отдельных специализированных машинах делаются дольше.
Ему найдётся работа в мелкосерийном производстве, в ремонте, в слесарной мастерской, у изготовителей прототипов и в автосервисе. Для домашних мастеров — настольная или колонная модель станет отличным помощником при изготовлении корпусов, крепёжных отверстий и гнёзд под подшипники.
Основные элементы и принципы работы
Разберём на пальцах: есть шпиндель, который вращает инструмент; есть стол, на котором закреплена заготовка; есть суппорт или поперечное перемещение для точного позиционирования; есть приводы и коробки скоростей. Шпиндель принимает на себя основную нагрузку и задаёт скорость резания. Стол обеспечивает базовую опору и перемещения в трёх осях.
Важно понимать, что эффективность работы определяется не только мощностью мотора, но и жёсткостью корпуса, точностью направляющих и надёжностью фиксаций. Недостаточная жёсткость приводит к вибрациям, ухудшению качества отверстий и сокращению срока службы режущего инструмента.
Типичные узлы
- Шпиндель и патрон — для сверл используют быстрозажимные патроны или цанги ER, для фрез чаще применяют конусные хвостовики (например, ISO, R8, HSK).
- Коробка скоростей или частотный преобразователь — для подбора оптимальных оборотов.
- Стол с Т-образными пазами — для крепления тисков, пластин и приспособлений.
- Система подачи и перемещения — ручные ручки, винтовые передачи или ЧПУ-узел.
Виды сверлильно-фрезерных станков
Различают модели по размеру, степени автоматизации и назначению. От этого зависит цена, удобство и возможности. Ниже — простая классификация, чтобы сориентироваться.
| Тип | Назначение | Преимущества | Ограничения |
|---|---|---|---|
| Настольный/мини | Хобби, мелкий ремонт | Компактность, доступная цена | Малые размеры станины, ограниченная мощность |
| Колонный универсал | Мастерские, мелкосерия | Больше хода шпинделя, жёсткость | Занимает место, требует заземления и вентиляции |
| Универсальный фрезерно-сверлильный | Широкий спектр операций | Большая универсальность, сменные столы | Сложнее в настройке, выше цена |
| ЧПУ (вертикальный фрезерно-сверлильный) | Серийное производство, сложные контуры | Повторяемость, автоматизация | Требует программного обеспечения и навыков |
Инструменты и оснастка: что нужно знать
Чтобы станок работал эффективно, необходимо подобрать правильные режущие инструменты и систему крепления. Для сверления — спиральные сверла по металлу, рассверловки; для фрезеровки — концевая фреза, пазовая, торцевая. Крепление: цанги ER удобны для фрез, патроны — для сверл, а фрезерные зажимы и гидрозажимы применяют в промышленных условиях.
- Цанги ER — универсальные, обеспечивают хорошую центровку и балансировку.
- Патроны — гибкость при сверлении, особенно на нестандартных диаметрах.
- Фрезерные оправки ISO/BT/HSK — критичны при высокой точности и скорости.
О материале инструмента: для общих задач подойдёт быстрорежущая сталь HSS, для интенсивной и точной работы лучше твердосплавные пластины или цельный твердый сплав. Выбор зависит от мощности станка, типа заготовки и требуемой скорости резания.
Типичные рекомендации по режимам
Указывать точные обороты и подачи бессмысленно без конкретной детали и инструмента. Скажу так: начинайте с умеренных оборотов и небольшой подачи, контролируйте качество режущей кромки и температуру. Если инструмент греется или появляется нагара — снизьте обороты или увеличьте подачу, используйте СОЖ.
Настройка, точность и наладка
Наладка — то, что отличает опытного оператора от новичка. Первое, что нужно сделать после установки станка — проверить перпендикулярность шпинделя к столу и параллельность направляющих. Малейшие биения дадут погрешность в отверстиях и след на обработке поверхности.
Полезные проверки и настройки:
- Контроль биения шпинделя при помощи индикатора. Допуск для мелких работ — единицы сотых миллиметра.
- Проверка соосности патрона и оправки.
- Регулировка люфтов в подшипниках, если они проявляются.
- Настройка коробки скоростей и ремённого привода, если он есть.
Безопасность и эргономика
Станок — не игрушка. При работе важно соблюдать простые, но жизненно важные правила. Надевайте защитные очки, не работайте без ограждений при фрезеровании, закрепляйте заготовку надёжно. Нельзя удерживать деталь руками во время фрезерования — это приводит к травмам и поломке инструмента.
- Используйте щиток или защитный кожух при сверлении высоких скоростей.
- Чистите станок от стружки регулярно, не допускайте её скопления вокруг направляющих.
- Отключайте питание при замене инструмента и обслуживании.
Уход и регулярное техническое обслуживание
Чтобы станок служил долго и работал точно, нужен план обслуживания. Это несложно: смазка направляющих и винтов, проверка натяжения ремней, замена или доливка рабочей жидкости, осмотр электрооборудования.
| Период | Что делать | Почему важно |
|---|---|---|
| Ежедневно | Чистка стола и стружкоотсоса, проверка уровня СОЖ | Предотвращает заедание и коррозию |
| Еженедельно | Смазка направляющих, проверка креплений | Снижает износ и вибрации |
| Раз в месяц | Проверка биений и люфтов, осмотр ремней | Позволяет вовремя устранить дефекты |
Как выбрать станок: чек-лист покупателя
Покупая станок, думайте о задачах на ближайшие 5–10 лет. Часто экономия на первом этапе оборачивается тратами и разочарованием. Вот практичный чек-лист, который поможет не ошибиться.
- Определите задачи: какие размеры заготовок и какие операции будут основными.
- Оцените требуемую жёсткость и мощность: для лёгких работ подойдёт настольный станок, для точных и тяжёлых — колонный или универсал.
- Проверьте тип шпинделя и совместимость с инструментами, которые вы планируете использовать.
- Наличие регулировки оборотов и качественной коробки скоростей.
- Гарантия и сервис: важны расходники, наличие сервиса по месту и запасных частей.
Распространённые проблемы и быстрые решения
Ни одна машина не идеальна, но многие проблемы лечатся простыми методами. Вот парочка типичных ситуаций и практические советы.
- Проблема: отверстие не по центру. Причина: неправильно зафиксирована заготовка или биение в патроне. Решение: перенастроить тиски, проверить патрон на биение.
- Проблема: быстрый износ инструмента. Причины: неподходящий режим резания, плохое охлаждение, вибрация. Решение: подобрать другой режим, использовать СОЖ, проверить жёсткость установки.
- Проблема: вибрации при фрезеровке. Причина: люфты в направляющих или ослабленные крепления. Решение: подтянуть крепления, смазать и отрегулировать направляющие.
Коротко о цене и инвестиции
Цена — отражение возможностей и долговечности. Настольный станок для дома стоит значительно дешевле, но и возможностей у него меньше. ЧПУ-машины и промышленные универсалы требуют больших вложений, зато сокращают время на настройку и повышают повторяемость. При выборе думайте о сроке окупаемости: сколько времени вы сэкономите при серийной обработке и сколько брака избежите благодаря точности.
Вывод — зачем и как правильно использовать сверлильно-фрезерный станок
Станок сверлильный фрезерный — это не просто инструмент, это рабочий центр вашей мастерской. Он даёт свободу действий: можно быстро перейти от сверления к фрезеровке, сделать прототип или мелкую партию. Главное — подобрать модель под реальные задачи, не экономить на оснастке и поддерживать станок в порядке.
Если хотите, я могу помочь составить конкретный список параметров под вашу задачу: укажите тип работ, размеры заготовок и желаемый бюджет. Но даже без этого набора знаний вы уже понимаете суть: правильный выбор и аккуратная эксплуатация вернутся быстрее, чем кажется.
