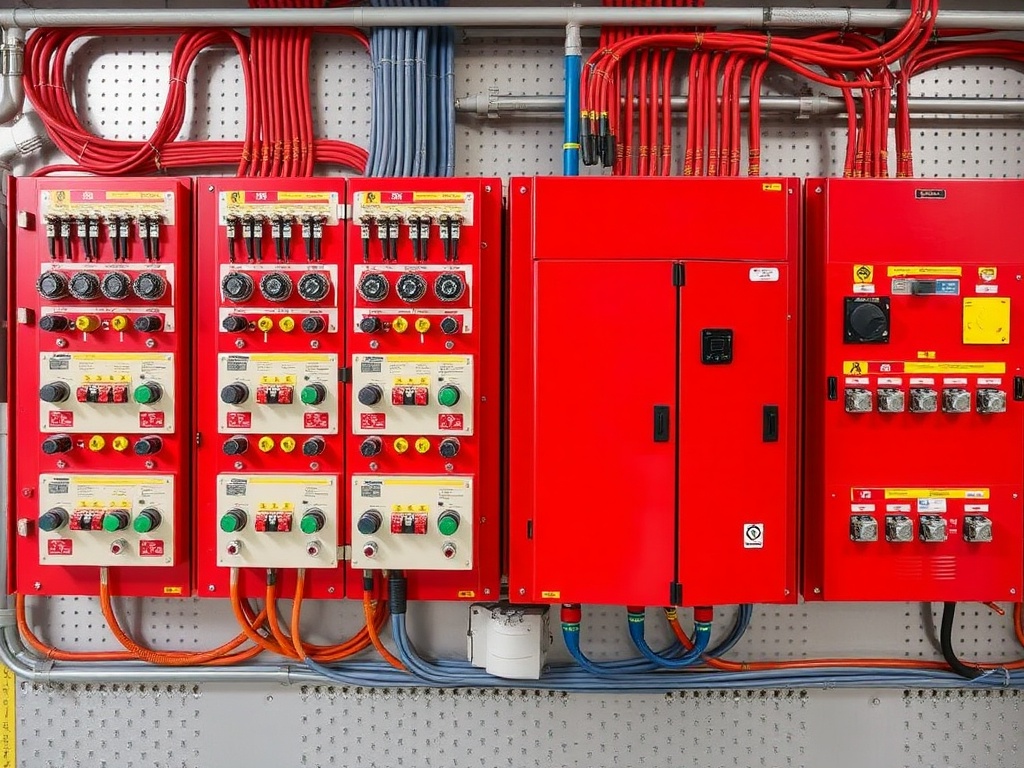

Электрощитовое оборудование — это не просто железо с проводами. За каждой дверцей щита скрывается система, которая защищает дом или предприятие, распределяет энергию и делает эксплуатацию удобной и безопасной. В этой статье расскажу понятным языком о ключевых элементах, как их выбирать, монтировать и обслуживать. Без воды, только практичные советы и реальные вещи, которые вы можете использовать при покупке или при общении с электриком.
Что такое электрощитовое оборудование и зачем оно нужно
В самом простом виде электрощит — это коробка, в которой собраны устройства для распределения и защиты электрических цепей. Основные задачи такие: управлять подачей электроэнергии, защищать линии и оборудование от перегрузки и короткого замыкания, предотвращать поражение током. Когда щит сделан правильно, у вас меньше простоев, меньше рисков возгорания и удобнее эксплуатация. Поэтому производство электрощитового оборудования должны соответствововать всем нормам.
Щит может быть малого размера — для квартиры — или большим распределительным шкафом для предприятия. Но принципы одинаковы: модульность, удобная маркировка, грамотная защита и качественные компоненты. Если хотя бы один из этих пунктов нарушен, вы начнёте сталкиваться с проблемами уже через несколько месяцев. Поэтому проект и подбор компонентов — не пустая формальность, а инвестиция в спокойную эксплуатацию.
Основные компоненты электрощита
Дальше пройдём по составляющим. Ниже — коротко и по делу о ключевых элементах, без технического трёпа.
Автоматические выключатели (автоматы)
Автоматы защищают линию от перегрузки и короткого замыкания. Выбирают их по току и кривой отключения (B, C, D), в зависимости от типа нагрузки. Это первый слой защиты, и от правильного подбора зависит, будет ли система селективной и удобной в эксплуатации.
Устройства защитного отключения (УЗО) и дифференциальные автоматы
УЗО реагируют на утечку тока и защищают людей от поражения электрическим током. Комбинированные устройства — дифавтоматы — совмещают функции автомата и УЗО, что экономит место и упрощает схему. Важно правильно подбирать чувствительность по миллиамперам в зависимости от задачи.
Шины и распределительные блоки
Шины распределяют ток внутри щита. Их сечение должно выдерживать расчетный ток и максимально допустимую короткозамкнутую токовую нагрузку. Некачественная или неправильно подобранная шина — частая причина перегрева и падения напряжения.
Счётчики, реле и контакторы
Счётчики измеряют потребление. Реле выполняют управляющие функции — например, обеспечивают таймерное включение. Контакторы используются для коммутации больших токов, когда автомат не предназначен для частых включений и выключений. Эти элементы делают щит удобным и функциональным.
Корпусы и степень защиты (IP)
Корпус защищает от влаги, пыли и случайного прикосновения. Для квартир чаще используют корпуса с IP20. Для уличных установок и подсобных помещений подбирают более высокий IP — 54 и выше. От правильного выбора корпуса зависит долговечность внутренней аппаратуры.
Сравнение защитных устройств
| Устройство | Назначение | Преимущества | Ограничения |
|---|---|---|---|
| Автоматический выключатель | Защита от перегрузки и короткого замыкания | Надежная защита, простой монтаж | Не защищает от утечек на землю |
| УЗО (RCD) | Защита от утечек тока, безопасность людей | Снижает риск поражения током | Не защищает от перегрузок и КЗ |
| Дифавтомат | Комбинированная защита (перегрузка + утечка) | Экономия места, простота схемы | Надёжность зависит от качества комбинированного устройства |
| Плавкие предохранители | Защита от короткого замыкания | Быстрая реакция на большие токи | Надо менять после срабатывания |
Как правильно подбирать электрощитовое оборудование
Подбор начинается с расчёта. Нужен суммарный потребляемый ток, распределение по группам и понимание пиковых нагрузок. После этого выбирают аппаратуру с запасом по току и по выдерживаемому короткозамкнутому току. Запас — не для красоты, а для надёжности при реальных авариях.
Дальше — функционал. Для квартиры часто достаточно модульных устройств на DIN-рейке: автоматы, УЗО, счётчик, шины. Для производственных щитов добавляются контакторы, релейная логика и системы учета. Всегда уточняйте требования к селективности: в цепях с несколькими уровнями защиты нужно, чтобы при аварии срабатывал только ближайший автомат.
- Определите нагрузку по линиям и пиковые токи.
- Выберите автомат с подходящей кривой отключения.
- Учтите требуемую селективность устройств.
- Проверьте паспортные данные по короткому току (Icc).
- Подберите корпус с запасом по размерам и вентиляции.
Практические советы по монтажу
Монтаж щита — не место для экспериментов. Ниже несколько конкретных приёмов, которые экономят время и продлевают срок службы системы.
Размещение и доступ
Щит должен быть расположен так, чтобы к нему был свободный доступ для обслуживания. Не ставьте щит в узком коридоре или за полками. Оставьте пространство перед дверцей и место для замены модулей. Это простая вещь, но часто её игнорируют.
Кабельные вводы и маркировка
Организуйте кабельные вводы снизу и сверху отдельно. Используйте гофру и вводные муфты для защиты жил. Маркируйте каждую группу — на торцевых наклейках, на схеме внутри дверцы. Хорошая маркировка экономит часы при поиске неисправности.
Заземление и шины PEN/PE/N
Соблюдайте правила разделения PEN на PE и N там, где это требуется по схеме. Заземление должно быть выполнено надёжно, с контролируемыми контактами и видимыми местами соединений. Неправильное распределение фаз и нейтрали ведёт к нестабильности и может вывести оборудование из строя.
Вентиляция и тепловой режим
При высокой нагрузке внутри щита нагреваются аппараты и шины. Дайте место для циркуляции воздуха, не закрывайте вентиляционные отверстия, при необходимости установите активную вентиляцию. Температурный режим важен для срока службы защитных устройств и счетчиков.
Эксплуатация и техническое обслуживание
Регулярное обслуживание — гарантия, что щит прослужит долго и будет работать безопасно. Обслуживание включает в себя визуальный осмотр, проверку натяжения клемм, термографию и тестирование защит.
- Проверяйте отсутствие нагрева на клеммах и шинах визуально и термографом не реже раза в год.
- Контролируйте состояние изоляции и очистку от пыли и влаги.
- Тестируйте УЗО по инструкции производителя — частота тестов зависит от устройства и условий эксплуатации.
- Проводите плановое снятие показаний и сверку со счетчиками учета.
Если вы заметили запах гари, оплавление изоляции или частые выбивания автоматов — не откладывайте вызов специалиста. Не стоит надеяться, что «ещё чуть-чуть и само пройдёт». В электронике мелкая неисправность быстро перерастает в серьезную проблему.
Типичные ошибки и как их избежать
Вот список того, что чаще всего делают неправильно и чем это грозит.
- Неправильный подбор автомата по кривой — приводит к ложным срабатываниям или незащищенности при КЗ.
- Отсутствие маркировки — поиск неисправности превращается в квест.
- Перегрузка шины — грозит перегревом и повреждением оборудования.
- Плохой контакт на клеммах — источник нагрева и повышенного сопротивления.
- Установка корпуса с недостаточным IP в влажном помещении — коррозия и замыкания.
Избежать этих ошибок просто: планируйте, используйте проверенные компоненты и следуйте инструкциям производителей. Простой проект щита даже для квартиры окупается удобством и безопасностью.
Краткая памятка при выборе и монтаже
Немного практики, сжатой в несколько пунктов, которые можно распечатать и держать под рукой:
- Сначала расчёт потребления, потом подбор аппаратуры.
- Выбирайте компоненты известных производителей и проверяйте сертификаты.
- Маркируйте каждый модуль и ведите схему в дверце щита.
- Оставляйте запас по току и по размерам корпуса.
- Планируйте обслуживание: визуальная проверка, термография, тесты УЗО.
Заключение
Электрощитовое оборудование — это не только техника, это система. Когда она продумана, вы получаете удобство эксплуатации, экономию времени и, главное, безопасность. Проектируйте щит как живой объект: с запасом, с хорошей маркировкой и местом для обслуживания. И не жалейте времени на выбор качественных компонентов — дешевизна сейчас часто превращается в проблемы потом.
Если вам нужно составить список для покупки или проверить проект щита — можно подготовить схему и пройтись по пунктам из этой статьи. Хорошо смонтированный щит служит годами и не требует постоянного вмешательства. Это тот редкий случай, когда работа сделанная правильно однажды оправдывает себя многократно.
